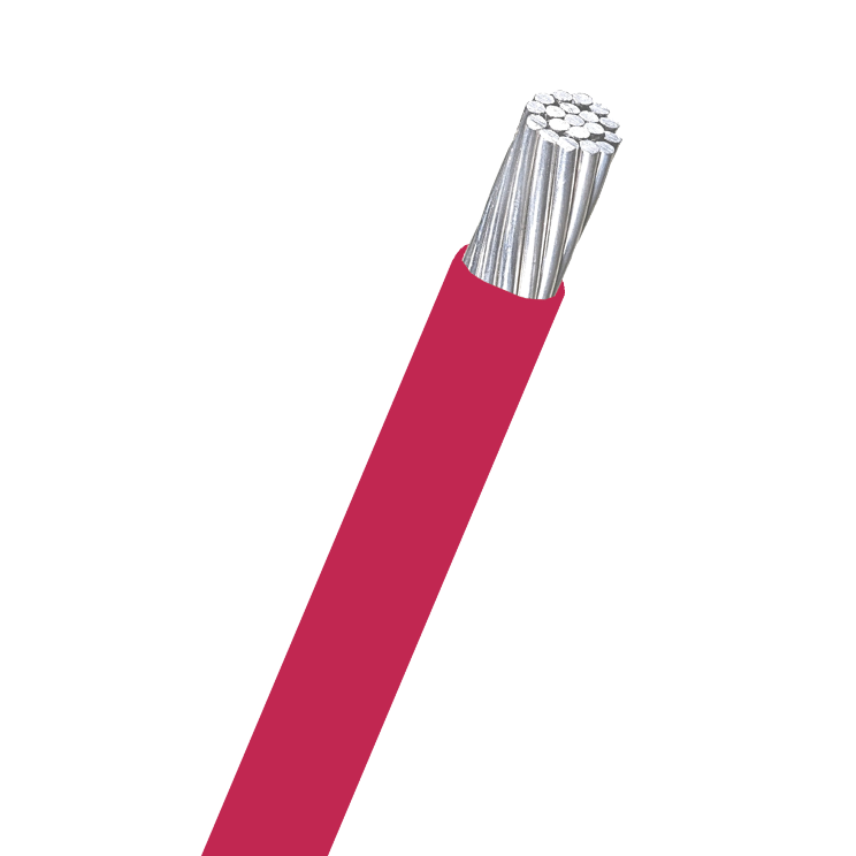

750 RPVU90 AL RED 2KV

Les câbles RPVU90 sont caractérisés par performance exceptionnelle, facilité d’installation et fiabilité durable pour les raccordements en CC et CA.  Ils sont utilisés pour les raccordements entre les panneaux photovoltaïques sur toiture ou dans les fermes solaires, et aussi pour le raccordement des panneaux photovoltaïques au boîtier d’interconnexion (s’il y en a un), et  à l’inverseur qui transforme en courant alternatif le courant continu généré par les panneaux photovoltaïques. Ces câbles sont caractérisés également par une température maximale du conducteur de 90°C (endroit sec ou humide) et leur résistance à la lumière solaire ; ils ont obtenu l’homologation CSA type RPVU90.

Application

RPVU90 câbles de Nexans peuvent être installés à l’intérieur ou à l’extérieur, exposé ou en canalisation, au-dessus du sol et au-dessous du sol.  Les installations directement enfouies doivent être conformes aux règles 12-012 et 4-004 du Code CE.  Homologations 90 ºC, 2 kV, et utilisation possible dans un système de génération photovoltaïque.

Les câbles de type RPVU90 sont utilisables dans la section CC ou CA d’un système de génération photovoltaïque ; installation possible en un endroit sec ou humide ; exposition au rayonnement solaire possible.

Les câbles Nexans RPVU90 sont compliant à RoHS.

Construction

Conducteurs :

Aluminium:

• Section de #1/0 AWG à 1000 kcmil, toronnés
• Conducteur en aluminium compact série AA-8000 (ACM) selon ASTM B801 Classe B ou ASTM B836

Cuivre:

• Section de #14 AWG à 1000 kcmil, solides ou toronnés
• Nu, toronné recuit selon ASTM B8 classe B comprimé

Insolant : Polyéthylène réticulé EXELENE^® XLPE, conforme à la norme CSA C22.2 N° 271. Résistance au rayonnement solaire et résistance à l’humidité, à l’abrasion et à la chaleur.

-Câbles avec homologation CSA - Type RPVU90
- Température maximale du conducteur : 90 ºC (endroit sec ou humide)
- Marqué -40ºC
-Pour enfouissement direct
- Résistance à la lumière solaire
- Compliant à RoHS

Options:

• Toronnage Classe C (cuivre)

Spécifications

Conformité à la norme CSA C22.2 N° 271 – Câbles pour systèmes photovoltaïques
Conformité à la norme CSA C22.2 N° 38 - Câbles et conducteurs isolés (isolant thermoplastique)
Dossier CSA N° : LL23462. Classe 5721 02
